锂作为新能源产业的关键战略金属，其资源保障能力直接关系国家能源安全和战略性新兴产业链稳定。LCT（Li–Cs–Ta）型伟晶岩以 Li、Cs、Ta 等稀有金属高度富集为典型特征，是全球战略性锂资源的重要载体。关于 LCT 型伟晶岩的成因，传统模型多将锂富集归因于岩浆高度分异、挥发分富集和多阶段结晶演化，但这些解释多停留在定性认识层面，或需要假设多次循环式分异—抽提过程，仍难以充分解释锂在局部岩浆体系中的高效富集机制。近期，刘小驰等 (2024)（见亮点报道《寻锂喜马拉雅》) 基于锂在矿物和熔体之间的分配行为，量化了伟晶岩“组分带状精炼”模型，并提出构造剪切相关的差应力是促使富锂边界层抽提和汇聚的重要动力学机制。因此，需要进一步回答的关键科学问题是：何种差应力和应变速率条件有利于富锂边界层的形成、迁移与汇聚，并最终促进锂辉石伟晶岩成矿？

喜马拉雅琼嘉岗锂矿为回答这一科学问题提供了典型范例。琼嘉岗伟晶岩型锂矿是喜马拉雅地区首个具有工业价值的伟晶岩型锂矿，矿体受藏南拆离系控制，自北向南发育帮色曲、琼嘉岗和乔拉藏等锂辉石伟晶岩（图1）。更重要的是，琼嘉岗地区显示出清晰的构造-流变-成矿对应关系：锂辉石伟晶岩主要发育于弱变形淡色花岗岩附近，而强变形淡色花岗岩附近则缺少锂辉石伟晶岩。这种变形强度与成矿分布之间的空间耦合关系，为定量约束富锂边界层形成、迁移和汇聚所需的差应力与应变速率条件提供了理想实例。

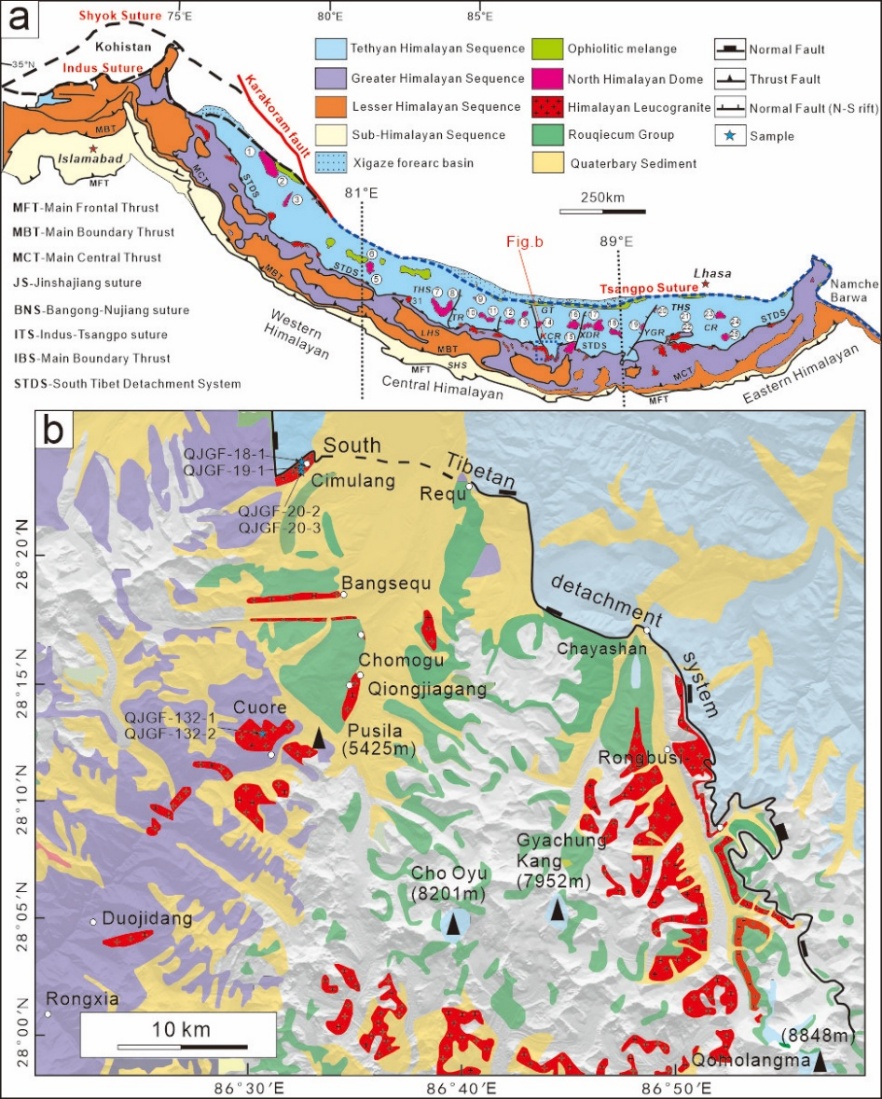

图1 （a）喜马拉雅造山带地质简图及淡色花岗岩分布；（b）珠穆朗玛峰地区地质简图及样品分布位置

研究进一步表明，不同变形强度的淡色花岗岩记录了明显不同的石英变形机制和流变条件。强变形淡色花岗岩中，石英主要发生亚晶旋转和晶界迁移重结晶，并以菱面 <a> 和柱面 <a> 滑移为主，指示其经历了中温韧性变形过程；对应的变形温度、差应力和应变速率分别为 450–590 ℃、约 36.5–75.2 MPa 和约 10⁻¹³–10⁻¹² s⁻¹。相比之下，弱变形淡色花岗岩保留了更多岩浆流动组构，石英变形过程中同时启动了底面 <a> 和柱面 <a> 滑移，其变形温度升高至约 720 ℃，应变速率达到约 10⁻¹⁰ s⁻¹，而差应力约 26–29 MPa（图2-图3）。

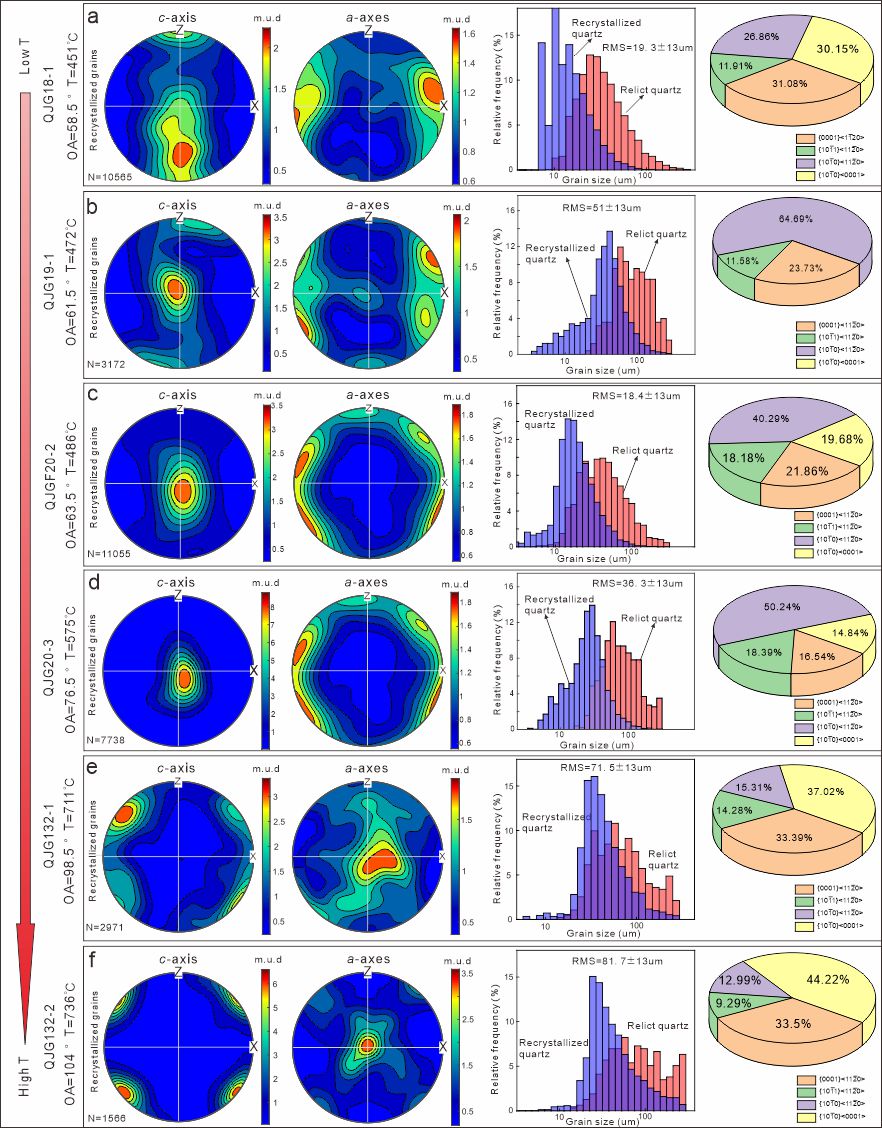

图2 重结晶石英晶体学优选方位（CPO）极图、残留晶粒与重结晶晶粒的粒径分布，以及石英滑移系的定量分布特征

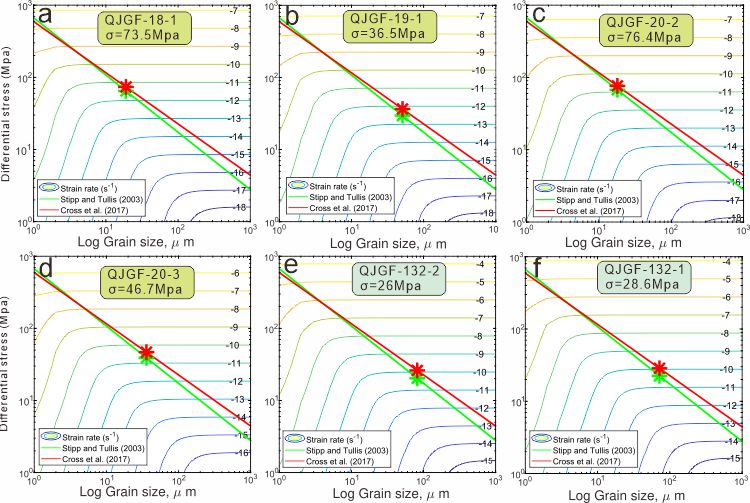

图3 不同变形程度淡色花岗岩样品石英应变机制图解

上述对比表明，弱变形淡色花岗岩并非未经历变形，而是在晚期结晶或近固相线条件下发生了高温、较低差应力和较高应变速率的同构造变形。由于锂辉石伟晶岩主要发育于弱变形淡色花岗岩附近，因此约 26 MPa 的差应力和约 10⁻¹⁰ s⁻¹ 的应变速率可被视为有利于富 Li–H₂O 边界层形成、迁移和汇聚的关键力学窗口。该认识表明，在构造活动强烈的剪切带中，除岩浆高度分异、挥发分富集和温度条件外，应力状态与应变速率也是控制锂辉石伟晶岩成矿过程的重要因素（图4）。

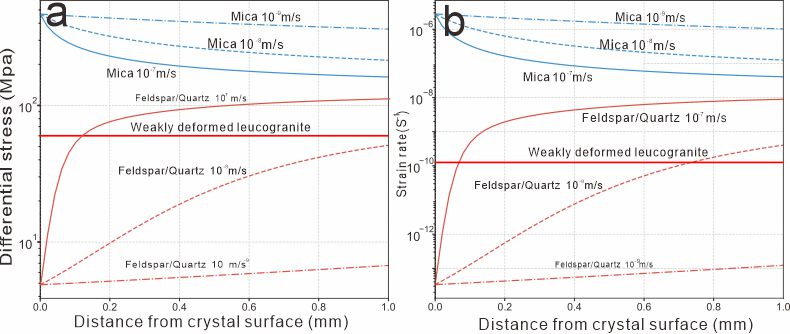

图4 （a）差应力与边界层熔体距晶体表面距离的关系；（b）计算得到的应变速率与边界层熔体距晶体表面距离的关系。弱变形淡色花岗岩差应力和应变速率可以驱动石英和长石晶体富锂边界层的迁移，但不足以驱动云母贫锂边界层的迁移

研究成果发表于国际学术期刊GSAB（李俊瑜，秦克章，赵俊兴，刘小驰，林伟，金磊，朱丽群，邹心宇，曹明坚，刘宇超，何畅通. Linking the rheology of Himalayan leucogranites to formation of lithium pegmatites [J]. Geological Society of America Bulletin. 2026, DOI: 10.1130/B38913.1.）。
