火星陨石离开火星需要很高的逃逸速度，大于5公里/秒。只有强烈的撞击事件，可以使溅射出的石块达到这样高的初速度，这与玄武岩质（S型）火星陨石普遍发生熔长石化和存在丰富的高压相组合相符。月球和灶神星陨石样品中，二氧化硅的高压相主要以斯石英和柯石英为主，可见少量的Seifertite（PbO₂结构）；相比，火星陨石中二氧化硅的高压相主要以斯石英和Seifertite为主，未发现过柯石英，这可能反映它们之间存在不同的冲击变质机制或撞击历史。

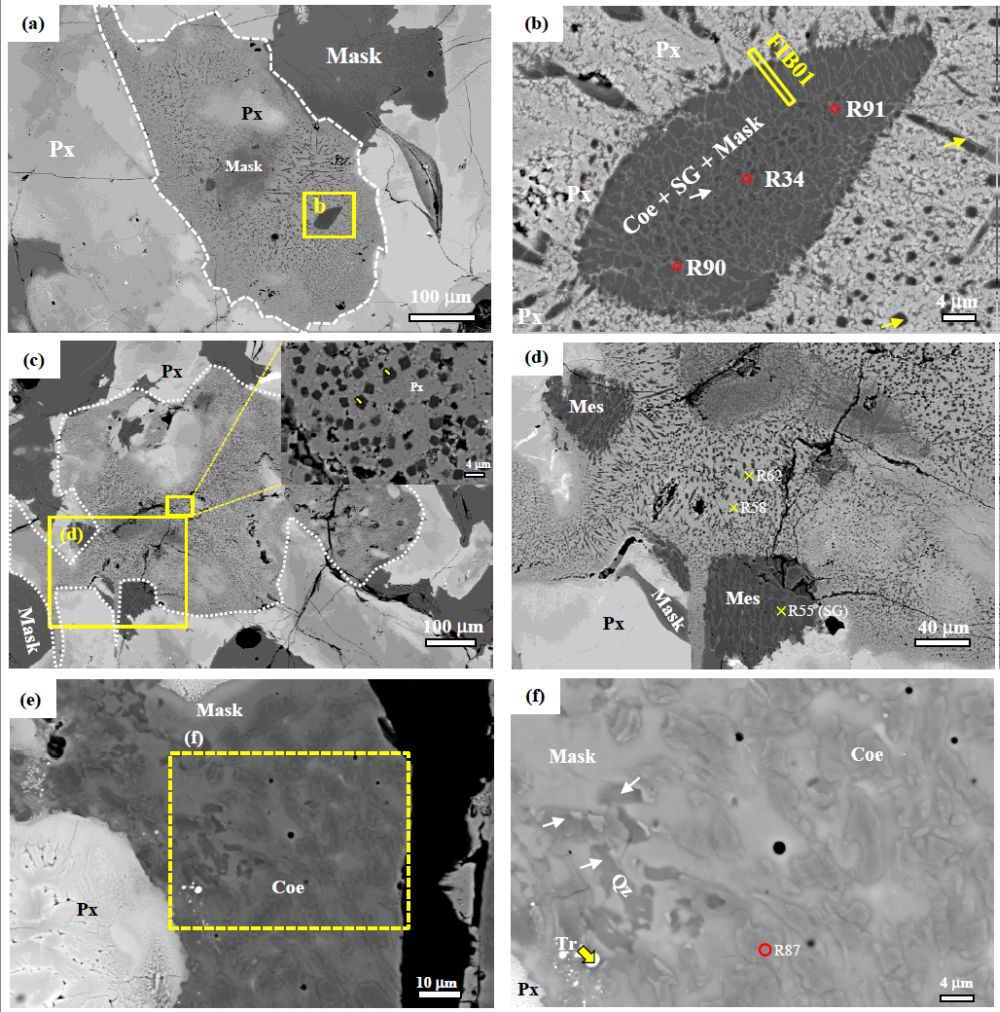

　　中国科学院地质与地球物理研究所地球与行星物理院重点实验室胡森副研究员及其合作者，对一块编号为NWA 8657的玄武岩质火星陨石开展了研究，首次在火星陨石中发现柯石英，并探讨了火星柯石英的形成机制和撞击事件的峰值温压。他们发现该火星陨石具有大面积的冲击熔融区域（～5 vol%）。综合岩相学、激光拉曼光谱和透射电镜分析结果，他们在冲击熔融区域发现了三种产状的柯石英：（1）产出于二氧化硅玻璃—熔长石集合体中（图1a-图1b），柯石英呈纳米颗粒，与熔长石共生（图2），可能是从二氧化硅—长石熔体中结晶形成；（2）自形—针状的柯石英（图1b-图1d），保留着典型的斯石英自形特征，可能是斯石英在卸压阶段固-固相变形成；（3）产出于熔融包裹体或包裹在熔长石中（图1e-图1f），柯石英呈纳米颗粒，与二氧化硅玻璃和石英共生，可能是斯石英或Seifertite退变质形成。此外，在冲击熔融区域，还可见重结晶的长石（图3）。这些发现表明：（1）该火星陨石的母岩经历过强烈的冲击变质，其峰值温压分别为～2000℃和～18-30GPa；（2）该火星陨石遭受的冲击更强烈，因而发生大面积区域的熔融，在卸压阶段的冷却速度相对较慢，导致在压缩阶段形成的斯石英和（或）Seifertite无法保存而转变成柯石英、石英和二氧化硅玻璃；（3）火星陨石中退变质形成柯石英的发现，表明其经历了更强烈的冲击变质作用。

图2 FIB01的HAADF照片（a-b），局部STEM元素分布图（c-g），局部DF-TEM照片（h）和选区衍射（i）。SG.二氧化硅玻璃；Mask.熔长石；Px.辉石；Coe.柯石英；Ves.气孔

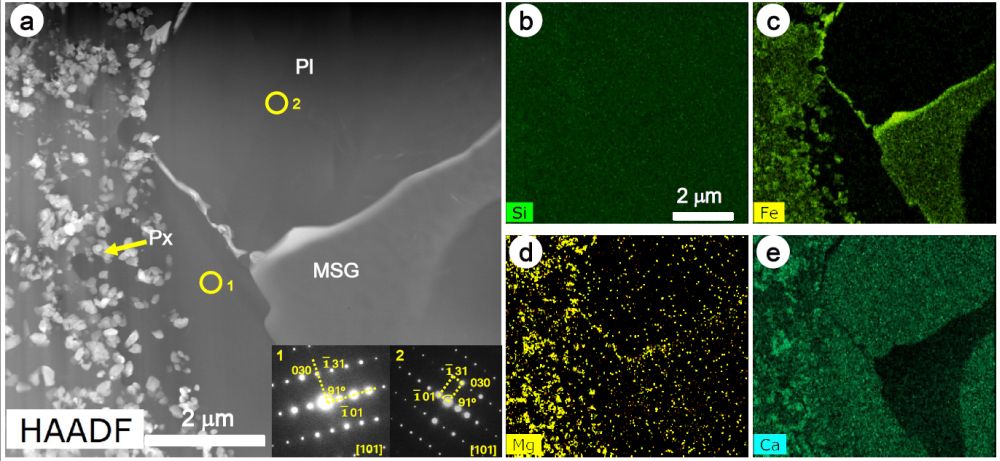

图3 NWA 8657火星陨石熔融区重结晶长石的TEM分析结果。（a）HAADF照片和选区衍射；（b-e）STEM元素面分布图。Pl.长石；Px.辉石；MSG.铁镁质硅酸盐玻璃

　　研究成果发表于国际权威期刊GCA。（Hu Sen^*, Li Yang, Gu Lixin, Tang Xu, Zhang Ting, Yamaguchi Akira, Lin Yangting, Changela Hitesh. Discovery of coesite from the martian shergottite Northwest Africa 8657[J]. Geochimica et Cosmochimica Acta, 2020. DOI: 10.1016/j.gca.2020.07.021）（原文链接）。该成果受国家自然科学基金委员会重点（41430105）和面上（41573057，41973062）项目、国家留学基金委员会（201804910284）和中科院地质与地球物理研究所重点部署项目（IGGCAS-201905）共同资助。
