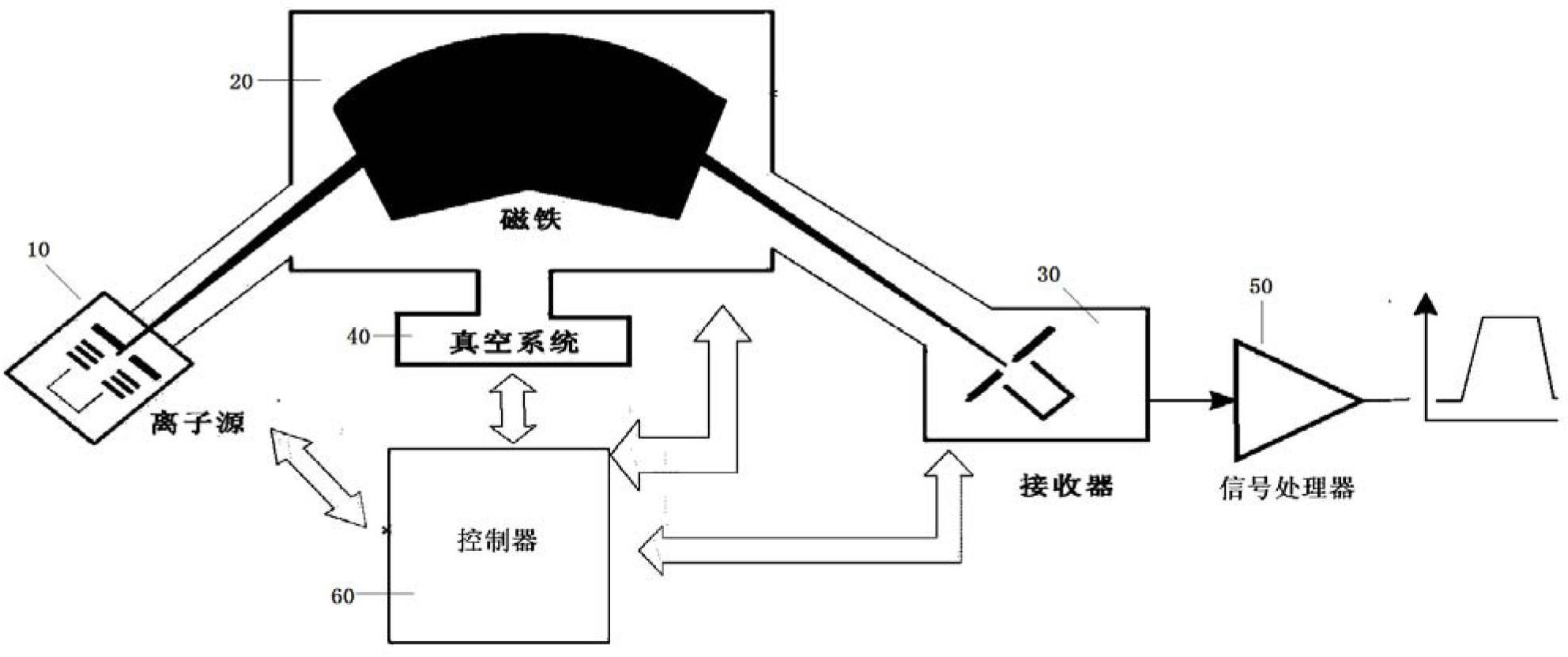

本发明公开了一种惰性气体磁式质谱仪及设计方法，该质谱仪包括离子源、磁铁、真空系统、接收器、信号处理器和控制器，所述离子源对送入的样品气体进行电子轰击以产生离子束，所述离子束经过所述磁铁形成的磁场后由所述接收器接收，所述信号处理器接收所述接收器的输出信号并对其进行处理，所述磁铁采用非对称结构的磁铁，由于质谱仪中的磁铁采用了非对称结构，因此在保证相同分辨率的前提下，与采用对称结构相比较，非对称结构可以采用更小尺寸的磁铁，使得更小体积的惰性气体磁式质谱仪能够得以实现，进而能够降低质谱仪的本底干扰，获得更高的分析灵敏度。
