    孔彦龙 地球物理学报:深井(套管)换热量究竟多大?

    发表日期:2018-04-23    来源:地热能在线关闭

        过去的2017年,深井换热成为地热业内讨论最热的主题之一。其换热量是讨论的核心问题。那么它的换热量究竟多大?

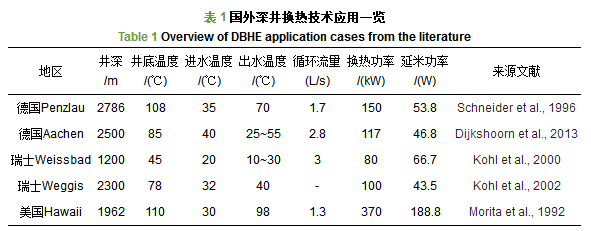

        深井换热又称套管换热,是在深井中通过同轴套管进行单井内部流体循环,基于热传导的方式与地层换热,从而以取热不取水形式开发地热能的技术。本文详细介绍了深井换热技术特点,评述其在国外的应用进展。国外的实践表明,深井换热延米功率均在200W以下,多不超过100W,换热量远小于基于热对流的取热方式,比如深井热水开采技术。本文针对我国北方典型地区地热地质条件,分别采用Beier解析法双重连续介质数值模拟法(基于OpenGeoSys模拟平台)计算了短期(4个月)采热和长期(30年)采热情景下的换热量。解析法和数值法的结果均表明,延米换热功率上限不超过150W。在间断采热,即每天供热12个小时,停止12个小时的情景下,延米换热功率可以翻倍,但是总换热量基本不变,且水温在一天内的波动明显变大。对数值模型进行敏感性分析发现,在地温梯度一定的条件下,井深对延米换热功率影响不大,而地层热导率对其影响较为明显。最后指出,提高深井换热技术换热量的主要手段是增加井周围地层中的热对流,或者说,增加循环水与岩石的接触面积











       1 深井换热系统(a)套管轴向截面;(b)套管横截面

      Fig. 1 Schematic disgram of coaxial deep borehole heat exchanger system(a) Vertical profile; (b) Horizontal cross-section.



      过去的2017年,深井换热成为地热业内讨论最热的主题之一。其换热量是讨论的核心问题。那么它的换热量究竟多大?

          深井换热又称套管换热,是在深井中通过同轴套管进行单井内部流体循环,基于热传导的方式与地层换热,从而以取热不取水形式开发地热能的技术。本文详细介绍了深井换热技术特点,评述其在国外的应用进展。国外的实践表明,深井换热延米功率均在200W以下,多不超过100W,换热量远小于基于热对流的取热方式,比如深井热水开采技术。本文针对我国北方典型地区地热地质条件,分别采用Beier解析法双重连续介质数值模拟法(基于OpenGeoSys模拟平台)计算了短期(4个月)采热和长期(30年)采热情景下的换热量。解析法和数值法的结果均表明,延米换热功率上限不超过150W。在间断采热,即每天供热12个小时,停止12个小时的情景下,延米换热功率可以翻倍,但是总换热量基本不变,且水温在一天内的波动明显变大。对数值模型进行敏感性分析发现,在地温梯度一定的条件下,井深对延米换热功率影响不大,而地层热导率对其影响较为明显。最后指出,提高深井换热技术换热量的主要手段是增加井周围地层中的热对流,或者说,增加循环水与岩石的接触面积
